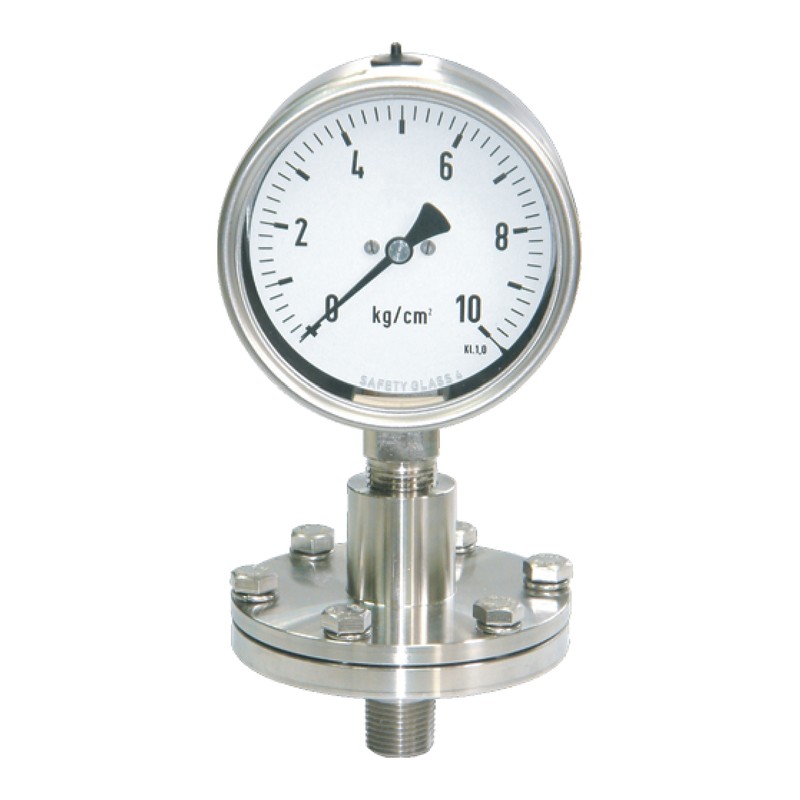

Mô tả sản phẩmNEW-FLOW · ĐÀI LOAN Màng cách ly ren New-Flow DT110 (thread type diaphragm seal) ngăn môi chất đặc, bẩn, ăn mòn – bột giấy, nước thải, hóa chất, nhựa – tiếp xúc ống bourdon của đồng hồ: áp suất truyền qua màng inox và dầu điền. Lắp ren ¼"–½" BSP / NPT trực tiếp lên đường ống, ghép được đồng hồ áp suất PGS / PG, công tắc áp suất và cảm biến áp suất. Đây là loại màng ren thông dụng nhất của New-Flow.  ĐIỂM NỔI BẬT ✓ Kết nối quá trình ren ¼"–½" BSP / NPT; kết nối thiết bị ren trong ¼"–½" ✓ Màng Ø55, Ø75 cho đồng hồ áp suất; Ø95 cho đồng hồ chênh áp ✓ Áp tối đa 40 kg/cm²; -40…+150°C (đến 350°C với ống tản nhiệt / mao dẫn) ✓ Thân SS316 (tùy chọn SS304); màng SS316L, Hastelloy C276, Tantalum 1 Ứng dụngBột giấy, giấy môi chất sệt, xơ Xử lý nước thải cặn, bùn loãng Hóa chất, nhựa ăn mòn, dễ đông đặc Bơm, đường ống nhỏ lắp ren trực tiếp 2 Thông số kỹ thuậtKết nối thiết bị đo Ren trong ¼"–½" BSP hoặc NPT Cỡ màng Ø55, Ø75 (đồng hồ áp suất); Ø95 (đồng hồ chênh áp) Kết nối quá trình Ren ¼"–½" BSP hoặc NPT (ngoài hoặc trong) Nhiệt độ -40…+150°C; ống tản nhiệt / mao dẫn đến 350°C Dải áp Tối đa 40 kg/cm²; tối thiểu -760 mmHg~0 và 0~4 kg/cm² (màng Ø75), 0~6 kg/cm² (màng Ø55) Vật liệu thân Thân trên, dưới SS316 (chuẩn), tùy chọn Vật liệu màng SS316L (chuẩn); Hastelloy C276, Tantalum, khác theo yêu cầu 3 Chọn cỡ màng theo dải đo

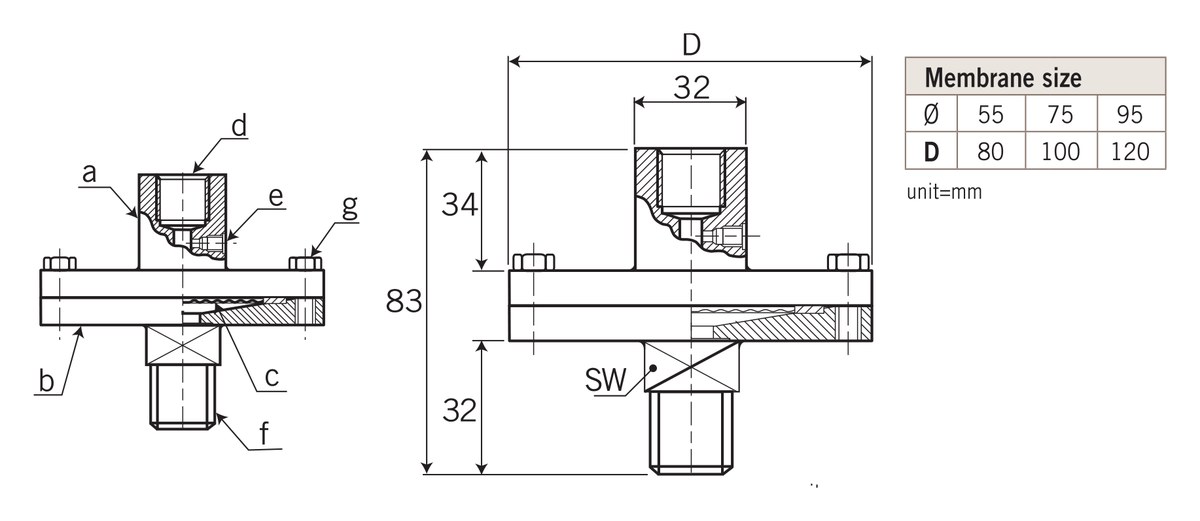

Chiều cao tổng ≈ 83 mm (thân trên 34 mm, ren quá trình 32 mm); lỗ ren thiết bị đo Ø32. 4 Cách ghép với đồng hồ áp suất PGS1 Ren tự ghép: PGS 4N (½" NPT ren ngoài) ghép DT110 mã kết nối F (½" NPT ren trong); PGS 4B (½" BSP) ghép DT110 mã E (½" BSP). 2 Dải trên 40 kg/cm²: vượt giới hạn DT110 – chọn DT111 hoặc hỏi nhà máy. 3 Nhiệt độ -40…150°C dùng màng thường; 150…350°C cần ống tản nhiệt (cooling element) hoặc ống mao dẫn; trên 350°C không dùng được. 4 Bộ ghép luôn nạp dầu glycerine trong màng (bắt buộc khi ghép đồng hồ). 5 Mã đặt hàng bộ = mã đồng hồ + mã màng, ví dụ PGS-A-2-4N-(0 ~ 10 kg/cm²) + DT110-F-B-6-M-S-S-1. Chọn đồng hồ: Đồng hồ áp suất inox New-Flow PGS → 5 Cách đọc mã đặt hàng DT110Mã: DT110 – [Kết nối thiết bị] – [Cỡ màng] – [Kết nối quá trình] – [Ren] – [Thân trên] – [Thân dưới] – [Vật liệu màng]. Ví dụ DT110-F-B-6-M-S-S-1 = ½" NPT trong, màng Ø55, quá trình ½" NPT ren ngoài, thân SS316, màng SS316L.
6 Mã đặt hàng thông dụngPGS-A-2-4B-(0 ~ 10 Bar) + DT110-E-B-6-M-S-S-3DT110-F-B-6-M-S-S-1DT110-E-C-5-M-S-S-1+PGS7 Hình ảnh Tài liệu kỹ thuậtĐẠI LÝ PHÂN PHỐI CHÍNH THỨC NEW-FLOW Cao Việt Cường – đại lý phân phối chính thức New-Flow tại Việt NamCung cấp và hỗ trợ kỹ thuật thiết bị đo lường từ năm 2008 cho nhà máy, kho xăng dầu, hóa chất và dự án trên cả nước. ✓ Hàng chính hãng nhập trực tiếp, đủ CO/CQ cho hồ sơ dự án ✓ Kỹ sư tư vấn chọn đúng model, cỡ đồng hồ, vật liệu và tín hiệu ra ✓ Xem trang đại lý New-FlowBảo hành chính hãng, hỗ trợ cài đặt và xử lý sự cố tại Việt Nam 8 Câu hỏi thường gặpKhi nào cần màng cách ly? Môi chất đặc, bẩn, dễ kết tinh, ăn mòn hoặc vệ sinh – không để môi chất vào ống bourdon của đồng hồ. Dải thấp dưới 0~6 kg/cm² dùng màng nào? Màng Ø75 (dùng từ 0~4 kg/cm² và cho chân không); dưới 0~4 kg/cm² hỏi nhà máy. Môi chất nóng trên 150°C? Thêm ống tản nhiệt (cooling element) hoặc ống mao dẫn – dùng đến 350°C. Thời gian giao hàng và chứng từ? Hàng chính hãng New-Flow (Đài Loan), có CO/CQ theo yêu cầu. Màng và bộ ghép đồng hồ thường đặt theo cấu hình – Cao Việt Cường báo thời gian giao khi gửi báo giá. 9 Đồng hồ áp suất ghép màngLIÊN HỆ BÁO GIÁ Cần chọn đúng mã? Kỹ sư Cao Việt Cường tư vấn miễn phíGửi môi chất, nhiệt độ, dải áp suất, kiểu ren quá trình và đồng hồ cần ghép; Cao Việt Cường chọn cỡ màng DT110 và báo giá bộ. Gọi 0908 507 021Chat Zalosales@caovietcuong.comHotline 2: 0909 951 237 CertificatesSản phẩm khác
 |
|
|
|||||||
