Chi tiết sản phẩm

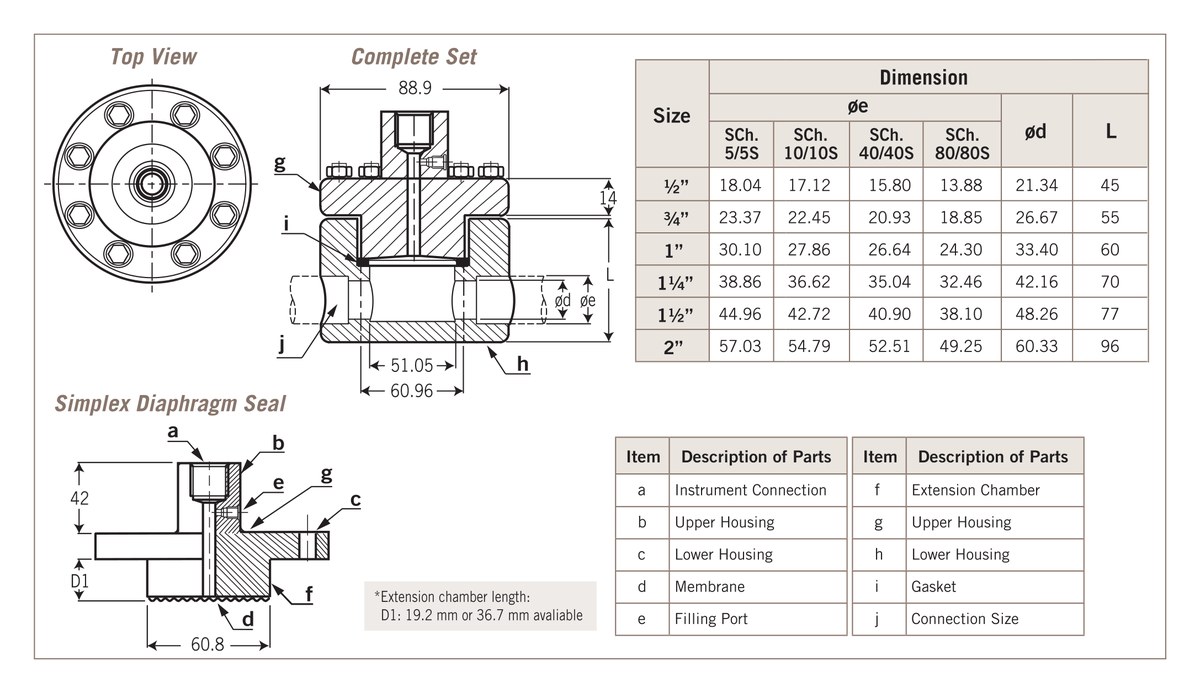

Mô tả sản phẩmNEW-FLOW · ĐÀI LOAN Đồng hồ áp suất màng lắp xuyên đường ống DT134 dùng màng cách ly New-Flow kiểu flow-thru (inline): thân là một đoạn ống ½"–2" lắp thẳng vào đường ống, môi chất chảy qua và quét sạch màng – không có nhánh cụt để đọng, tắc. Hợp với môi chất rất nhớt, bùn, bột giấy, chất kết tinh; chịu đến 100 kg/cm².  ĐIỂM NỔI BẬT ✓ Lắp thẳng vào đường ống ½"–2" NPT / BSP (ren trong) ✓ Môi chất chảy qua quét màng – không nhánh cụt, không đọng ✓ Tối đa 100 kg/cm²; dải từ 0~6 kg/cm² (đồng hồ) ✓ 2 kiểu: bộ hoàn chỉnh (thân ống) hoặc màng đơn (simplex) hàn vào ống có sẵn 1 Ứng dụngBùn, chất rắn lơ lửng không nhánh cụt Bột giấy, chất rất nhớt tự làm sạch Chất kết tinh, đóng rắn dòng chảy quét màng Đường ống nhỏ ½"–2" lắp thẳng 2 Thông số kỹ thuậtKết nối thiết bị đo Ren trong ¼"–½" NPT hoặc BSP Kết nối quá trình Ren trong ½"–2" NPT hoặc BSP (bộ hoàn chỉnh); theo yêu cầu Dải áp Tối đa 100 kg/cm²; tối thiểu 0~6 kg/cm² (cho đồng hồ); dải thấp hơn cho cảm biến áp suất Nhiệt độ -40…+150°C; ống tản nhiệt / mao dẫn đến 350°C Vật liệu Thân trên, dưới SS316; màng SS316L (chuẩn), Hastelloy C276, Tantalum Kích thước Bộ hoàn chỉnh Ø88,9 mm; màng đơn Ø60,8 mm, khoang nối 19,2 / 36,7 mm 3 Kích thước đoạn ống theo cỡ (mm)
4 Cách ghép với đồng hồ áp suất PGS1 Ren tự ghép: PGS 4N (½" NPT ren ngoài) ghép màng mã kết nối F (½" NPT ren trong); PGS 4B (½" BSP) ghép mã E (½" BSP). Ren khác cần adaptor. 2 Chọn cỡ thân ống bằng cỡ đường ống; báo schedule ống (5S / 10S / 40S / 80S). 3 Màng đơn (simplex) dùng khi hàn vào ống có sẵn – báo chiều dài khoang nối. 4 Nhiệt độ -40…150°C dùng màng thường; 150…350°C cần ống tản nhiệt (cooling element) hoặc ống mao dẫn; trên 350°C không dùng được. 5 Bộ ghép luôn nạp dầu glycerine trong màng (bắt buộc khi ghép đồng hồ). 6 Mã bộ ví dụ: PGS-A-2-4N-(0 ~ 16 kg/cm²) + DT134-F-B-3-3-N-S-S-1 (bộ hoàn chỉnh 1" NPT, SCh.40S). Chọn đồng hồ: Đồng hồ áp suất inox New-Flow PGS → 5 Cách đọc mã đặt hàng DT134Mã: DT134 – [Kết nối thiết bị] – [Kiểu] – [Kết nối quá trình] – [Schedule ống] – [Khoang nối] – [Thân trên] – [Thân dưới] – [Vật liệu màng]. Ví dụ DT134-F-B-3-3-N-S-S-1 = ½" NPT trong, bộ hoàn chỉnh, 1" NPT, SCh.40S, thân SS316, màng SS316L.
6 Hình ảnh Tài liệu kỹ thuậtĐẠI LÝ PHÂN PHỐI CHÍNH THỨC NEW-FLOW Cao Việt Cường – đại lý phân phối chính thức New-Flow tại Việt NamCung cấp và hỗ trợ kỹ thuật thiết bị đo lường từ năm 2008 cho nhà máy, kho xăng dầu, hóa chất và dự án trên cả nước. ✓ Hàng chính hãng nhập trực tiếp, đủ CO/CQ cho hồ sơ dự án ✓ Kỹ sư tư vấn chọn đúng model, cỡ đồng hồ, vật liệu và tín hiệu ra ✓ Xem trang đại lý New-FlowBảo hành chính hãng, hỗ trợ cài đặt và xử lý sự cố tại Việt Nam 7 Câu hỏi thường gặpKhi nào chọn màng xuyên ống? Môi chất dễ đọng, tắc ở nhánh lấy áp (bùn, bột giấy, chất kết tinh): DT134 lắp thẳng vào đường ống, dòng chảy quét sạch màng nên đồng hồ đọc ổn định lâu dài. Thời gian giao hàng và chứng từ? Hàng chính hãng New-Flow (Đài Loan), có CO/CQ theo yêu cầu. Màng và bộ ghép đồng hồ thường đặt theo cấu hình – Cao Việt Cường báo thời gian giao khi gửi báo giá. 8 Đồng hồ áp suất ghép màngLIÊN HỆ BÁO GIÁ Cần chọn đúng mã? Kỹ sư Cao Việt Cường tư vấn miễn phíGửi cỡ và schedule đường ống, ren, môi chất, nhiệt độ, dải áp suất; Cao Việt Cường chọn DT134 và báo giá bộ. Gọi 0908 507 021Chat Zalosales@caovietcuong.comHotline 2: 0909 951 237 Sản phẩm khác
 |
|
|
|||||||
