Công tắc mức kiểu rung NIVELCO NIVOSWITCH – cho chất lỏng, đến 40 bar

Brand	:	Nivelco
Origin	:	Hungary
Model	:	R-400/R-500 Series
Bảo hành	:	1 năm
Mã số	:	GV1-02622
Đơn giá	:	Call
Danh mục	:	Giải pháp báo mức chất lỏng (level switch)
Size	:
Range	:
Lượt xem	:	4373
Cập nhật	:	26/10/2026
Số lượng	:

Mô tả sản phẩm
Hướng dẫn lắp đặt tiếng anh
Certificates

Mô tả sản phẩm

NIVELCO · HUNGARY (EU)

Công tắc mức kiểu rung NIVELCO NIVOSWITCH (Hungary, EU) cho chất lỏng: mạch điện tử kích rung một âm thoa (phuộc); khi chất lỏng ngập phuộc, tần số rung thay đổi và ngõ ra đổi trạng thái. Kết quả không phụ thuộc độ dẫn điện, hằng số điện môi, áp suất, nhiệt độ của môi chất – dùng chống tràn, chống chạy khô bơm, báo mức cao/thấp an toàn cho nước, hóa chất, dầu, thực phẩm.

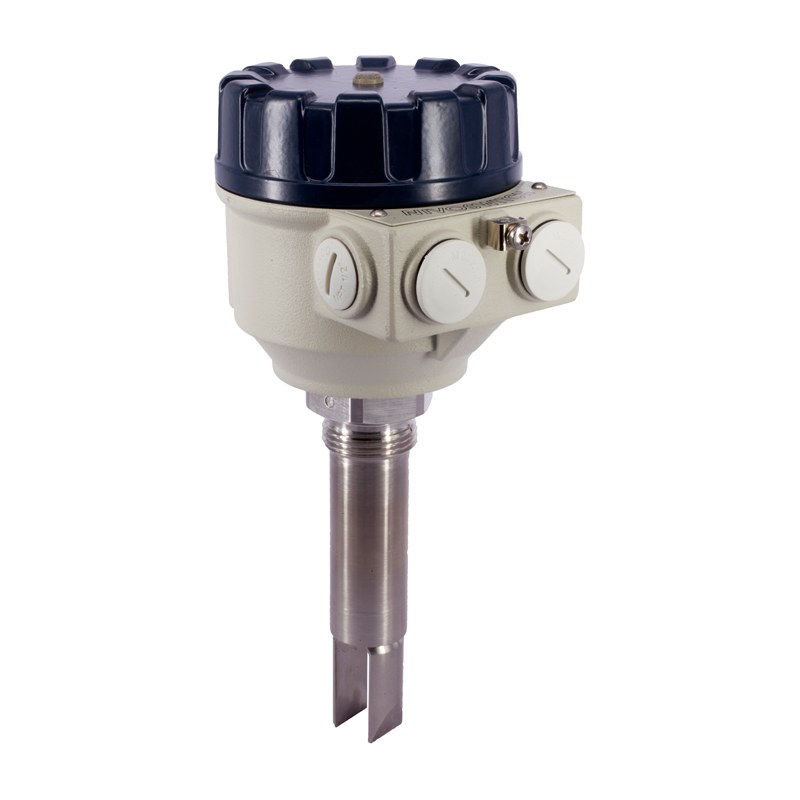

Công tắc mức kiểu rung NIVELCO NIVOSWITCH – cho chất lỏng, đến 40 bar – RFM-401, vỏ nhôm

ĐIỂM NỔI BẬT

✓

Báo mức chất lỏng tỷ trọng ≥ 0,7 kg/dm³, độ nhớt ≤ 10.000 cSt; không cần hiệu chỉnh

✓

Áp suất đến 40 bar, nhiệt độ -40…+130°C; chiều dài đến 3 m

✓

Bản liền khối nhỏ gọn (PNP/NPN, 2 dây AC, DC) hoặc compact rơ-le SPDT 250 VAC 8 A

✓

Bản bọc ECTFE/PFA cho hóa chất; bản vệ sinh đánh bóng; Ex ia, Ex d (ATEX, IECEx); DNV

Ứng dụng

Chống chạy khô bơm

lắp trên đường ống hút hoặc bồn – dừng bơm khi hết chất lỏng

Chống tràn bồn

báo mức cao an toàn, chọn chế độ an toàn mức cao/thấp

Hóa chất, dung môi

bản bọc ECTFE/PFA cho axit, dung môi

Thực phẩm, đồ uống

bản vệ sinh đánh bóng 0,5 µm, kết nối TriClamp

Liền khối hay compact?

	Liền khối (R□M-400 thân inox)	Compact (R□□-400 vỏ nhôm / R□□-500 vỏ nhựa)
Ngõ ra	2 dây AC nối tiếp tải; dòng DC 9/14 mA; PNP/NPN chọn tại chỗ	1 hoặc 2 rơ-le SPDT 250 VAC 8 A (6 A)
Nguồn	20–255 VAC; 15–29 VDC; 12–55 VDC	20–255 VAC / 20–60 VDC
Đấu nối	Giắc DIN IP65, M12 IP67, cáp liền 3 m IP68 (đến 30 m)	2 ốc siết cáp M20×1,5, IP67
Chống cháy nổ	Ex ia IIB/IIC T6…T4 (cấp nguồn qua UNICONT PKK-312-8 Ex)	Ex d IIB T6…T4 (vỏ nhôm)
Khối lượng	~0,5 kg + 1,2 kg/m	~0,95–2,1 kg + 1,2 kg/m

7 mã NIVOSWITCH cho chất lỏng ví dụ

Mã	Dòng, vật liệu	Kết nối, chiều dài	Ngõ ra
RCM-400-1	RC-400 liền khối – nĩa inox đánh bóng	Ren 1" BSP, nĩa 69 mm	2 dây AC, giắc DIN
RCM-400-2	RC-400 liền khối – nĩa inox đánh bóng	Ren 1" BSP, nĩa 69 mm	2 dây AC, cáp liền
RCM-400-3	RC-400 liền khối – nĩa inox đánh bóng	Ren 1" BSP, nĩa 69 mm	3 dây DC, giắc DIN
RCM-405-3	RC-400 liền khối – que nối dài	Ren 1" BSP, dài 0,5 m	3 dây DC, giắc DIN
RFM-500-0	RF-400 compact – vỏ nhựa PBT	Ren 1" BSP, nĩa 69 mm	1 rơ-le SPDT 250 VAC 8 A

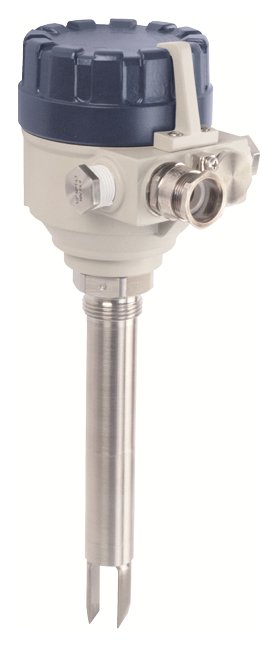

RNM-401-N	RN-400 compact chống cháy nổ Ex d G – vỏ nhôm	Ren 1" BSP, que 125 mm	1 rơ-le SPDT 250 VAC 8 A
RMK-430-P	RN-400 compact – inox đánh bóng cao (Ra ≤ 0,5), Ex d G, vỏ nhôm	Bích inox JIS 40K 50A, dài 3,0 m	2 rơ-le SPDT (8 A + 6 A)

3 mã đầu (RCM-400-1, RCM-400-2, RCM-400-3) và mã cuối (RMK-430-P) theo thứ tự bảng mã của hãng; 3 mã giữa là cấu hình hay dùng. Còn nhiều tổ hợp khác về vật liệu, cáp, ren, ngõ ra – gửi điều kiện lắp đặt để kỹ sư chọn đúng mã.

Thông số kỹ thuật

Nguyên lý
Âm thoa rung – tần số thay đổi khi ngập chất lỏng

Chiều dài
69–3000 mm (theo mã)

Vật liệu tiếp xúc
Inox 1.4571/1.4404; hoặc bọc ECTFE/PFA

Nhiệt độ môi chất
-40…+130°C (bọc ECTFE: -40…+120°C; mặt bích PP: -20…+90°C)

Nhiệt độ môi trường
-40…+70°C

Áp suất
Đến 40 bar; mặt bích PP 6 bar

Môi chất
Tỷ trọng ≥ 0,7 kg/dm³; độ nhớt ≤ 10.000 mm²/s (cSt)

Thời gian đáp ứng
Ngập: ≤ 0,5 s; nhả: ≤ 1 s

Báo trạng thái
Đèn LED hai màu; thử ngõ ra bằng nam châm thử

Kết nối
Ren 1", 1½", 2" BSP/NPT, TriClamp, mặt bích, kết nối vệ sinh

Cấp bảo vệ
IP65, IP67, IP68 (theo kiểu đấu nối)

Chứng nhận
ATEX, IECEx (Ex ia, Ex d), DNV (hàng hải), CE, UKCA

Lưu ý lắp đặt

Lắp ngang trên thành bồn: xoay hai lá phuộc thẳng đứng để chất lỏng chảy thoát, không đọng

Tránh dòng chảy mạnh, dòng nạp liệu đập trực tiếp vào phuộc

Môi chất bám dính, kết tinh: chọn bản đánh bóng hoặc bọc ECTFE/PFA, vệ sinh định kỳ

Chọn chế độ an toàn: mức cao (chống tràn) hoặc mức thấp (chống chạy khô) để mất nguồn vẫn ở trạng thái an toàn

Hình ảnh sản phẩm

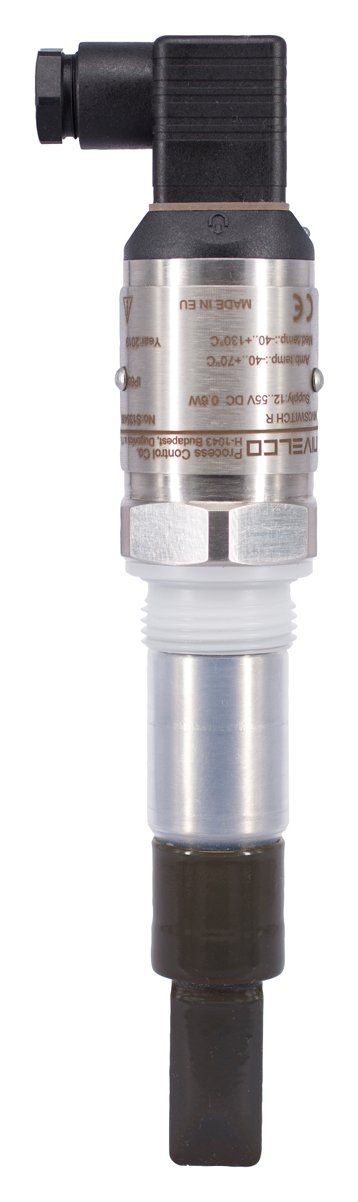

NIVOSWITCH RBM-401 – liền khối, cáp liền — RBM-401 – liền khối, cáp liền

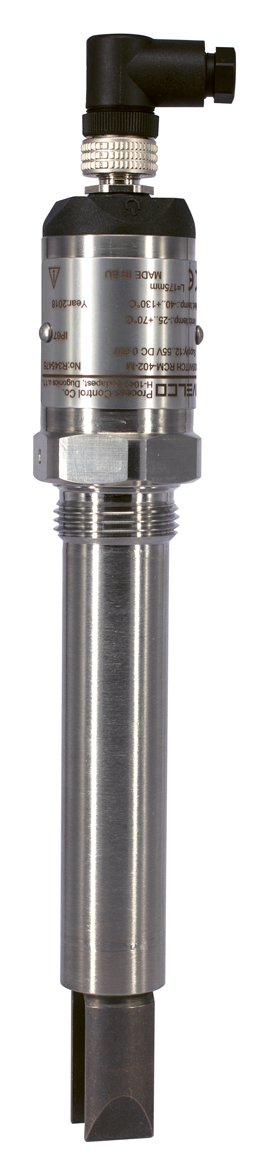

NIVOSWITCH RCM-402-M – giắc M12 — RCM-402-M – giắc M12

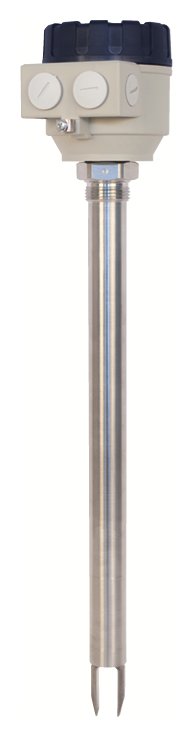

NIVOSWITCH RFM-504 – vỏ nhựa — RFM-504 – vỏ nhựa

Tài liệu kỹ thuật

Brochure NIVOSWITCH cho chất lỏng (PDF) →Hướng dẫn NIVOSWITCH compact R-400 (PDF) →Hướng dẫn NIVOSWITCH liền khối (PDF) →

ĐẠI DIỆN ĐỘC QUYỀN NIVELCO

Cao Việt Cường – đại diện độc quyền NIVELCO tại Việt Nam

Cung cấp và hỗ trợ kỹ thuật thiết bị đo lường từ năm 2008 cho nhà máy, kho xăng dầu, hóa chất và dự án trên cả nước.

✓

Hàng chính hãng nhập trực tiếp, đủ CO/CQ cho hồ sơ dự án

✓

Kỹ sư tư vấn chọn đúng model, cỡ đồng hồ, vật liệu và tín hiệu ra

✓

Bảo hành chính hãng, hỗ trợ cài đặt và xử lý sự cố tại Việt Nam

Xem trang NIVELCO tại Việt Nam

Câu hỏi thường gặp

Công tắc rung khác phao, điện cực thế nào?

Không có phần chuyển động, không phụ thuộc độ dẫn điện hay tỷ trọng (≥ 0,7) – dùng được cho dầu, dung môi, nước cất mà điện cực không dùng được.

Nối thẳng PLC được không?

Được – bản liền khối có ngõ ra PNP/NPN chọn tại chỗ; bản compact có rơ-le SPDT.

Môi chất đặc, nhớt?

Dùng được đến 10.000 cSt; môi chất bám dính nên chọn bản đánh bóng hoặc bọc ECTFE/PFA.

Có bản cho chất rắn không?

Có NIVOSWITCH cho chất rắn (bột, hạt) – liên hệ để chọn mã; với bột, hạt cũng có thể dùng NIVOROTA cánh quay.

Dùng ở khu vực cháy nổ?

Bản liền khối Ex ia (cấp nguồn qua UNICONT PKK-312-8 Ex) hoặc bản compact vỏ nhôm Ex d (ATEX, IECEx).

Thời gian giao hàng và chứng từ?

Hàng chính hãng NIVELCO có CO/CQ, bảo hành theo nhà sản xuất. Thời gian giao tùy mã – Cao Việt Cường báo cụ thể khi gửi báo giá.
