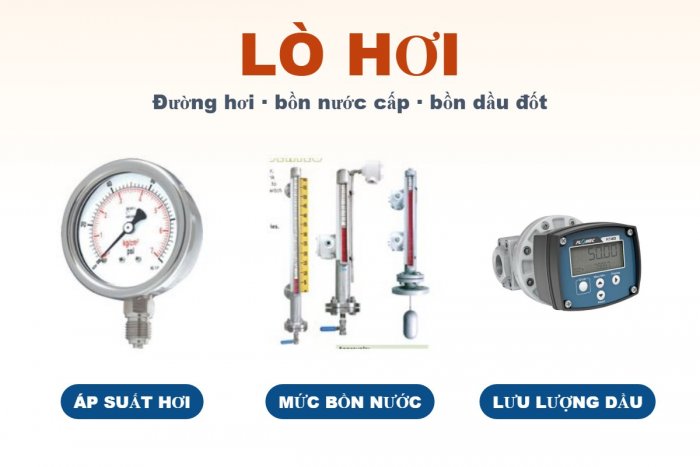

Thiết bị đo cho lò hơi – đồng hồ áp suất, đồng hồ mức từ, đồng hồ lưu lượng dầu

Khu vực lò hơi là môi trường khắc nghiệt với thiết bị đo: nhiệt độ cao, hơi nóng, rung từ bơm và đầu đốt. Thiết bị chọn đúng thông số nhiệt độ – áp suất sẽ chạy bền nhiều năm; chọn theo thói quen "loại thường" thì hỏng sớm và có thể ảnh hưởng an toàn vận hành.

Phạm vi bài viết: các thiết bị đo trong hệ thống phụ trợ quanh lò hơi (đường hơi, bồn nước cấp, bồn nước ngưng, hệ nhiên liệu). Các thiết bị an toàn lắp trực tiếp trên thân lò như ống thủy đo mức nước lò, van an toàn, áp kế lò thực hiện theo thiết kế của nhà sản xuất lò và quy định kiểm định thiết bị áp lực.

1. Bản đồ điểm đo

2. Áp suất đường hơi: đồng hồ, xi phông và công tắc

• Đồng hồ áp suất: chọn loại toàn bộ inox (New-Flow PGD: ống bourdon SS316L, vỏ SS304), mặt 100 mm để đọc từ xa. Thang đo chọn sao cho áp làm việc nằm khoảng 1/2–2/3 thang.
• Ống xi phông là bắt buộc: hơi nóng không được đi thẳng vào đồng hồ. Thứ tự lắp: ống hơi → van khóa/van kim → ống xi phông → đồng hồ. Đổ đầy nước vào xi phông trước khi mở van lần đầu.
• Công tắc áp suất cho cắt/báo động áp: chọn loại phần ướt inox 316, dải nhiệt độ phù hợp (New-Flow PS2000W chịu đến khoảng 205 °C, độ lặp lại ±1% thang đo), vẫn nên lắp qua xi phông để kéo dài tuổi thọ màng.

Chi tiết cách lắp xem bài Lắp đặt đồng hồ đo áp suất đúng cách.

3. Mức bồn nước cấp và bồn nước ngưng

• Đồng hồ mức kiểu từ (New-Flow M Series): chỉ thị mức rõ từ xa, không dùng kính nên an toàn hơn ống thủy tinh. Bản thân kim loại tiêu chuẩn làm việc đến khoảng 150 °C và 20 kg/cm²; nhiệt độ, áp suất cao hơn có bản đặc biệt theo yêu cầu. Gắn thêm công tắc hoặc bộ truyền 4–20 mA để điều khiển bơm cấp.
• Công tắc mức phao từ (New-Flow ELS, LT): chạy/dừng bơm, báo mức thấp – cao. Dòng ELS làm việc đến khoảng 130 °C; cần kiểm tra tỷ trọng và nhiệt độ nước khi chọn phao.
• Radar không tiếp xúc (NIVELCO PiloTREK): khi cần tín hiệu liên tục cho hệ điều khiển và bồn có hơi bốc lên – radar gần như không bị ảnh hưởng bởi hơi. Có bản nhiệt độ cao đến 200 °C.
• Lưu ý: ống thủy tinh loại thường (giới hạn khoảng 100 °C) không phù hợp cho bồn nước cấp nóng hoặc bồn khử khí.

4. Hệ nhiên liệu: mức bồn dầu và lưu lượng dầu đốt

• Mức bồn dầu: radar không tiếp xúc NIVELCO PiloTREK đo được dầu (hằng số điện môi thấp) và có bản chống cháy nổ cho khu vực nhiên liệu.
• Lưu lượng dầu đốt: đồng hồ bánh răng ô van Flomec OM phù hợp với dầu DO và đặc biệt là dầu FO có độ nhớt cao. Độ chính xác khoảng ±0,5% giá trị đọc, không cần đoạn ống thẳng, có bản điện tử xuất xung/4–20 mA để theo dõi suất tiêu hao nhiên liệu.
• Luôn lắp lọc trước đồng hồ ô van; với dầu FO gia nhiệt, chọn gioăng và cấp nhiệt độ phù hợp.

So sánh công nghệ xem bài Bánh răng ô van hay turbine.

5. Lỗi thường gặp trong khu vực lò hơi

6. Khi hỏi giá, gửi kèm các thông tin sau

1. Công suất lò, áp suất hơi làm việc và áp suất thiết kế
2. Danh sách điểm đo theo vị trí (đường hơi, bồn nước cấp, bồn ngưng, bồn dầu)
3. Nhiệt độ lớn nhất tại từng điểm đo
4. Loại nhiên liệu (DO, FO, gas…), lưu lượng tiêu thụ, độ nhớt dầu
5. Kích thước bồn, kiểu kết nối (ren, mặt bích – tiêu chuẩn JIS, ANSI, DIN)
6. Tín hiệu cần cho hệ điều khiển (tiếp điểm, 4–20 mA, HART)

Sản phẩm tại Cao Việt Cường

• Đồng hồ áp suất toàn bộ inox New-Flow PGD
• Đồng hồ mức kiểu từ New-Flow M Series
• Công tắc mức phao từ New-Flow
• Đo mức radar NIVELCO PiloTREK
• Đồng hồ lưu lượng bánh răng ô van Flomec OM

Ống xi phông, van kim, công tắc áp suất New-Flow PS: liên hệ để được tư vấn đúng dải áp, nhiệt độ và kiểu ren.

Câu hỏi thường gặp

Ống thủy tinh loại thường có dùng cho bồn nước cấp nóng được không?

Không nên. Ống thủy loại thường giới hạn khoảng 100 °C; bồn nước cấp nóng, bồn khử khí nên dùng đồng hồ mức kiểu từ thân kim loại.

Đồng hồ mức kiểu từ thân kim loại chịu được bao nhiêu?

Bản tiêu chuẩn New-Flow M Series làm việc đến khoảng 150 °C và 20 kg/cm²; nhiệt độ, áp suất cao hơn có bản đặc biệt theo yêu cầu.

Đo tiêu hao dầu đốt lò hơi dùng thiết bị gì?

Đồng hồ bánh răng ô van Flomec OM, phù hợp dầu DO và dầu FO độ nhớt cao, có bản xuất xung hoặc 4–20 mA.

Công tắc áp suất trên đường hơi có cần ống xi phông không?

Nên lắp để kéo dài tuổi thọ màng cảm biến, kể cả với loại chịu nhiệt cao.

Vì sao nên dùng đồng hồ toàn inox ở khu vực lò hơi?

Môi trường hơi ẩm, nóng làm đồng hồ chân đồng, vỏ thép bị ăn mòn và đọng nước mặt kính; loại toàn inox bền hơn.
